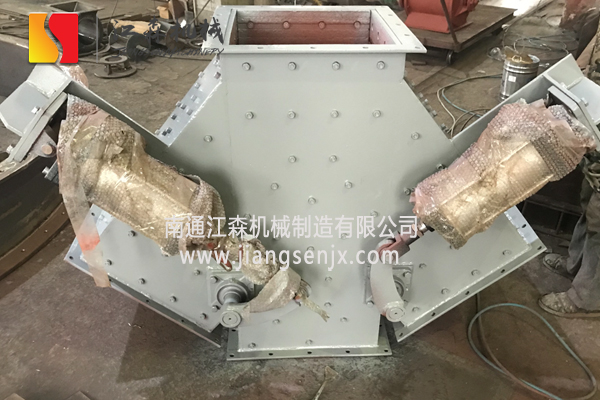

四通溜子又叫四通換向閥，四通分料器，四通分料閥，分為氣動推桿，電液動推桿，手動推桿等形式。FC四通溜子是我們南通江森機械制造有限公司根據固體顆粒和粉狀物料輸送的特殊要求而開發的系列產品。該四通分料器主要由閥體、閥軸、閥板、曲柄機構、電動推桿（電液動推桿、氣動推桿或手動機構）等組成。

結構特點：
        FC四通溜子采用優質鋼板焊接而成， 是利用電動推桿、電液動推桿、氣動推桿驅動，可以快速切換物料流向。   四通分料閥具有體積小、重量輕、耐磨性能好、使用壽命長、阻力小、開位指示明確，切換方便，操作靈活等特點，是物料輸送系統中控制物料快速換向的理想設備。四通換向閥廣泛應用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。


性能參數

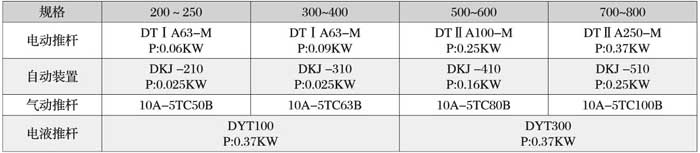

傳動裝置參數

工作原理

三、四通溜子主要由本體、分料板、傳動軸、軸承座、密封件、搖桿、傳動裝置等組成。手動三、四通 溜子，根據需要的方向人工推動搖桿上的重錘，即完成介質流向的切換，滿足工況的需要；電動三、四通溜 子，指令控制元件使DT型電動推桿通電后，推動搖桿轉動閥軸即可完成介質流向的切換，滿足工況的需要。 自動三、四通溜子，配用DKJ型電動執行器，由電動執行器接受、變送、調節DCS、PLC等上位儀表的控制信 號或操作器手控信號，輸出角位移帶動傳動軸，把動力傳給搖桿及閥軸帶動分料板作同步旋轉運動，達到換向 及任意調節的作用。電動執行器與分料板的開度同步反饋()~ 10mA或4~20mA直流電信號，用戶可根據電流信 號來控制分料板的任意開度，達到調節的目的。氣動三、四通溜子，配用QGB型氣動元件，通過雙控二位五 通電控換向閥驅動氣動推桿推動搖桿。轉動閥軸、分料板即可完成介質流向的切換，滿足工況的需要。電液動三、四通溜子，配用DYT型電液推桿，推動搖桿帶動閥軸、分料板即可完成介質流向的切換，滿足工況的需要。

運輸及保管

運輸時應避免撞擊，三、四通溜子，應處于全閉位置以防在運輸中分料板和傳動部件損壞。

當三、四通溜了水平放置運輸時傳動裝置及傳動部位應懸空以防止傳動軸受力過大導致變形損壞。

傳統動裝置及傳動部位應作防潮，防雨處理。

三、四通溜子應存放在干燥的室內，不允許露天存放或堆置。長期存放時應使三、四通溜子處于關閉 狀態，各傳動部位加潤滑油，傳動裝置作防潮、防塵處理。

維護及檢修：

定期檢查各傳動部位的運行情況。

定期更換電動執行器減速器的潤滑油，電動推桿的潤滑脂，電液推桿的動力油（150機油），以保證其 機械部分不受損壞。

定期檢查三、四通溜子轉軸處的密封狀況，如發現密封問題請更換或填加石墨填料。

定期檢查電液推桿、氣動推桿的活塞密封圈，以保證傳動裝置正常運行。

訂貨須知：

選用訂貨時，請參照產品樣本注明產品規格、型號、溜子角度、技術參數（使用溫度、設備工況、介質、性質等）。

樣本所示產品圖例及表格中所列傳動裝置型號為我公司基本配置，您若有特殊要求（防爆、戶夕卜、調節 型、開關型等）另行配置傳動裝置，請參照樣本附錄中相應傳動裝置配置說明，并加以標、注在基本型號后面。

選用訂貨時，若未注明客戶選用傳動裝置代號的按我公司基本型配置，其基本型為普通型裝置，不帶 任何有關特殊要求及相關配件。

表格中未列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設 計、制造。
